★聯接各個品牌的SSI信號傳感器和各種荷重傳感器 ★SSI信號可同時冗余設備連接PLC的SSI模塊和本款儀表 ★強大的信號與電源抗干擾容錯功能,更可靠安全 ★輸入信號格雷碼或純二進制碼可選 ★多圈絕對值編碼器,4-20mA荷重編碼器 ★智能化面板設定,多種功能位移控制應用 ★RS485或MOSBUD RTU數字通訊、4-20mA、8點開關多種輸出信號 |
|
|
|
型號 |
KSG-160 |
|
|
安裝形式 |
開孔安裝 |
|
|
外形尺寸(寬高深) |
160×80×170 |
|
|
儀表開孔尺寸 |
153×75 |
|
|
數碼顯示位數 |
開度6位,荷重4位 |
|
|
輸入信號 |
SSI同步串聯信號25位;2路4-20mA荷重信號 |
|
|
開關輸出數 |
8路(繼電器,每位置一常開);面板預設,開關形式設置 |
|
|
位置信號輸出 |
4路位置信號輸出,三路4-20mA模擬量(2路荷重和1路開度)、一路開度RS485或MODBUS RTU通訊數字量 |
|
|
信號調整 |
可設4、20mA對應值,可4、20mA 輸出值微調零、調滿 |
|
|
通訊協議 |
自帶儀表或MODBUS協議,也可按用戶提供協議要求定制;可面板設置地址、速率 |
|
|
零點置位 |
任何位置置位,面板智能設置 |
|
|
工作電壓 |
220Vac (24Vdc可定制) |
|
|
外供電源 |
可提供傳感器的工作電源(訂貨時注明電壓與耗電流) |
|
|
工作溫度 |
-10℃~60℃ |
|
|
相對濕度 |
<85% |
|
|
方向設置 |
旋轉編碼器正反向設置; |
|
※接線端子:
|
|
|
|||||||||||||||||||||||||||||||||
※工作參數:
*輸入信號: 絕對型編碼器同步串行SSI信號,格雷碼或二進制。2路4—20mA荷重信號。
*工作電壓: 220V (其它輸入電壓訂貨可選)
*外供電源:可提供傳感器工作電源(訂貨時注明電壓與耗電流)
*輸出形式: 三路4-20mA模擬量輸出.輸出D/A精度12位
一路RS485全數字量輸出,自帶通訊協議,也可按照客戶要求
多個預設位置輸出,繼電器干節點,開關形式可設置
K4型4個預設位置開關輸出
K8型8個預設位置開關輸出 ,(24Vdc 1A)
*環境溫度: -10℃~60℃
*相對濕度: <90%

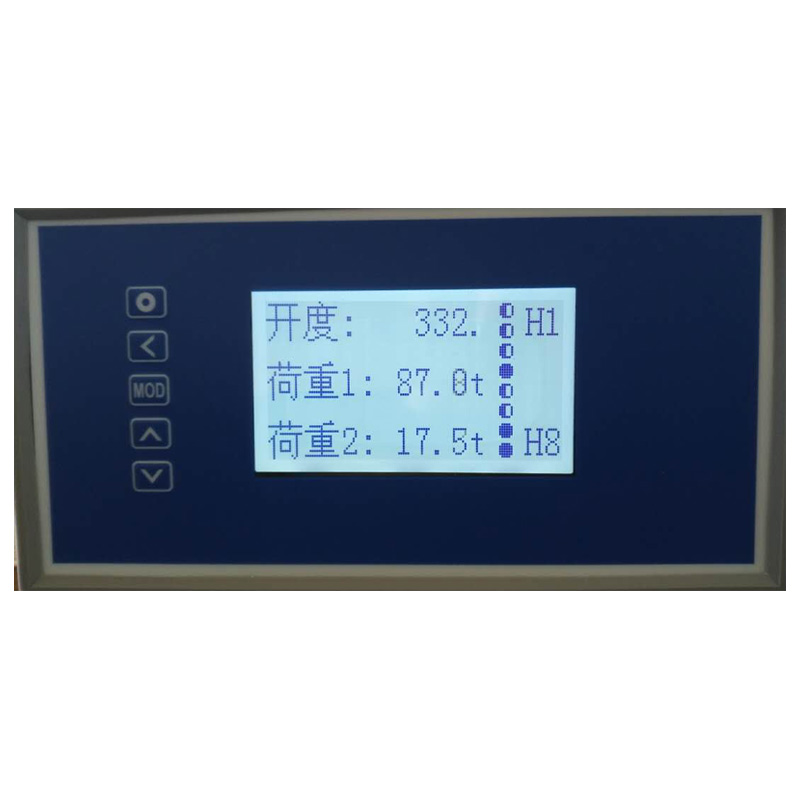

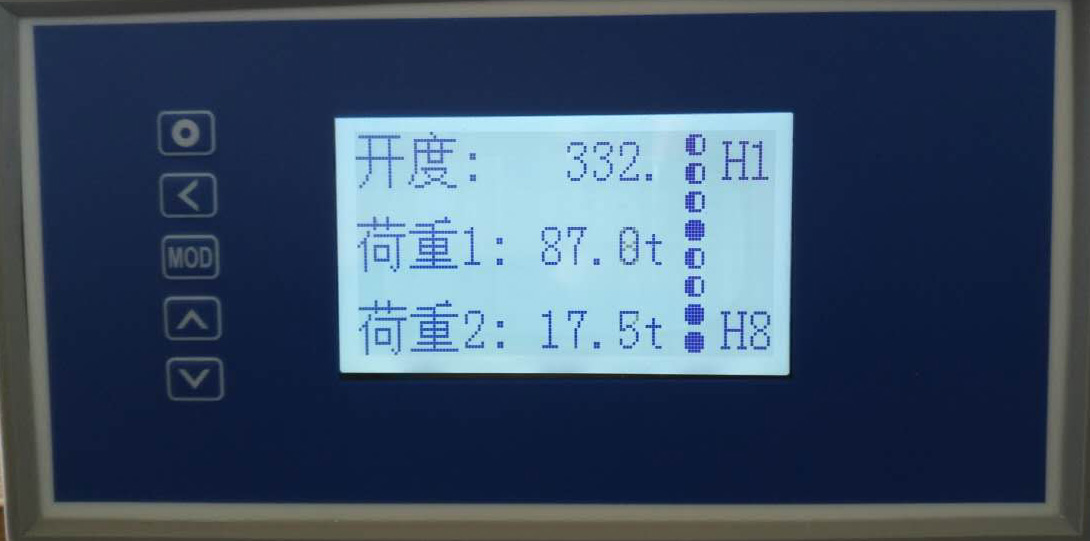

*數碼顯示: 開度6位數碼顯示,小數點位置可設定。荷重4位顯示。
*零點設置: 可任意位置設零或設指定位置
*圈長設置: 旋轉編碼器每圈長度設置
*正反向設置: 編碼器和直線位移傳感器正反向設置
*輸出調整: 4-20mA輸出對應值設置,4mA、20mA輸出信號微調零、調滿
*通訊輸出:RS485輸出(或Modbus),地址速率設置,通訊協議也可按照客戶要求。
*非線性設置:可16段非線性設置或現場修正,可用于卷揚疊層、弧形閘門設置
*PLC冗余設備: SSI信號可以與PLC 的SSI模塊連接。
(如需此項功能訂貨時注明)
*外形尺寸: 160×80×170(寬高深),金屬外殼
*開孔尺寸: 152×74
*遠程顯示:輸出信號可一路進PLC,一路進遠程顯示儀表
※儀表參數設置:
一. 按鍵說明:
|
操作鍵 |
1設置鍵m |
按住3秒鐘以上不松開近入設置狀態,至OA出現,輸入密碼 |
|
2左鍵v |
在設置狀態下:1、調出原有參數值2、移動修改位 |
|
|
3確認鍵MOD |
1、切換顯示內容2、在設置狀態下,確定存入修改好的參數值 |
|
|
4增加鍵r |
在設置狀態下增加參數值 |
|
|
5減小鍵s |
在設置狀態下減小參數值,非設置狀態下,按住3秒置當前位 |
二. 參數說明:
第一組:
|
名稱 |
內 容 |
|
開關點設置H1 |
第一報警設定值 |
|
開關點設置H2 |
第二報警設定值 |
|
開關點設置H3 |
第三報警設定值 |
|
開關點設置H4 |
第四報警設定值 |
|
開關點設置H5 |
第五報警設定值 |
|
開關點設置H6 |
第六報警設定值 |
|
開關點設置H7 |
第七報警設定值 |
|
開關點設置H8 |
第八報警設定值 |
第二組:
|
輸入密碼 |
密碼。設置為--1234有效 |
|
開關模式H1 |
第一報警點報警方式(見報警方式說明) |
|
開關模式H2 |
第二報警點報警方式 |
|
開關模式H3 |
第三報警點報警方式 |
|
開關模式H4 |
第四報警點報警方式 |
|
開關模式H5 |
第五報警點報警方式 |
|
開關模式H6 |
第六報警點報警方式 |
|
開關模式H7 |
第七報警點報警方式 |
|
開關模式H8 |
第八報警點報警方式 |
第三組:
|
折線功能 |
開/關 |
十五段折線功能選擇。設置為開時,打開折線功能 |
|
折線設置 |
c1~c7 |
1 ~ 7段折線測量值 (原假設直線計算值) |
|
折線設置 |
b1~b7 |
1 ~ 7段折線標準值 (現場實際非線性值) |
第四組:
|
折線設置 |
c8~c15 |
8 ~ 15段折線測量值 |
|
折線設置 |
b8~b15 |
8 ~ 15段折線標準值 |
第五組:
|
每圈分辯率 |
每圈對應高度(長度)設置,或直尺對應總長度 |
|
置位值 |
置位值或0位(面板置位或外部開關置位時的當前值) |
|
小數點位置 |
顯示數據小數點位置選擇 |
|
面板開關 |
面板 |
|
方向選擇 |
正/反向顯示選擇,ON時反顯示 |
|
工作模式 |
工作方式選擇(見工作方式說明) |
|
輸入位數 |
輸入位數(多圈24或26位,單圈或直線10-28位) |
|
編碼方式 |
輸入信號編碼方式(1格雷碼,0二進制) |
第六組:
|
名稱 |
內 容 |
|
通信地址 |
儀表通信地址(開度RS485輸出) |
|
波特率 |
通信速率選擇 |
|
開度下限 |
開度4mA對應值 |
|
開度上限 |
開度20mA對應值 |
|
開度下微調 |
開度4mA微調 |
|
開度上微調 |
開度20mA微調 |
|
荷重1下微調 |
荷重1的4mA微調 |
|
荷重1上微調 |
荷重1的20mA微調 |
|
荷重2下微調 |
荷重2的4mA微調 |
|
荷重2上微調 |
荷重2的20mA微調 |
|
荷重1顯示值 |
荷重1的最大顯示數值 |
|
荷重2顯示值 |
荷重2的最大顯示數值 |
※參數設定特別說明:
一、工作點設置
1. 編碼器在工作過程中存在0圈和4096圈交替問題,為了在工作中避免0圈和4096圈交替問題,預先把編碼器轉到某圈。儀表通電后首先要置位,儀表才能在正常工作顯示范圍內。
2. 編碼器轉到某一圈后,![]()
![]()
![]()
設為ON時按住
鍵3秒后,編碼器此位置被設置為初始位置,或![]()
![]()
![]()
設為ON時,外部置位開關閉合(短接),此時位置被設置為初始位置。
二.工作方式說明:
|
工作模式 |
顯 示 |
|
0 |
(編碼器當前位置— 置位位置 )*每圈分辯率 |
|
—( 編碼器當前位置 — 置位位置 )|*每圈分辯率 |
|
|
1 |
|編碼器當前位置 — 置位位置| *每圈分辯率 |
正常工作狀態設為0
三.報警方式說明:
![]()
![]()
![]()
![]()
時:上限報警,測量值>設定值時報警。
![]()
![]()
![]()
![]()
時:下限報警,測量值<設定值時報警。
四.通信:
數據格式為10位,1位起始位,8位數據位,無奇偶校驗位、1位停止位。
全部指令以ASCII碼傳送。通信地址= 0為主動發送方式
主動發送方式:每100ms左右發送一次,發送內容包括“=”,數據符號,6位數據,
小數點位置,結束符“'”。
例主動模式:儀表顯示數據為123.456,
則儀表發送:3D、2B、31、32、33、2E、34、35、36、0D
= + 1 2 3 · 4 5 6'
被動模式:儀表顯示數據為123.456 上位機發送:23 30 31 0D(地址01)
儀表回復:3D、2B、31、32、33、2E、34、35、36、0D
= + 1 2 3 · 4 5 6'
注:儀表地址設為“0”為主動模式,地址設為“1”或其它為被動模式。
※訂貨注明事項:
1. 產品安裝形式型號
2. 傳感器位數,單圈或多圈
3. 開關輸出節點數
4. 模擬量輸出方式
5. RS485形式,或要求轉RS232主動發送形式
6. 儀表可OEM定做,說明書相關參數與實際如有沖突,請聯系技術服務









??????
