★聯接各個品牌的SSI信號傳感器 ★SSI信號可同時冗余設備連接PLC的SSI模塊和本款儀表 ★強大的信號與電源抗干擾容錯功能，更可靠安全 ★單圈10-26位可調，多圈24-29位可調 ★輸入信號格雷碼、純二進制碼可選 ★多圈絕對值編碼器，磁致伸縮直線傳感器等SSI信號 ★智能化面板設定，多種功能位移控制應用 ★RS485或MOSBUD RTU數字通訊、4-20mA、4點開關多種輸出信號 |

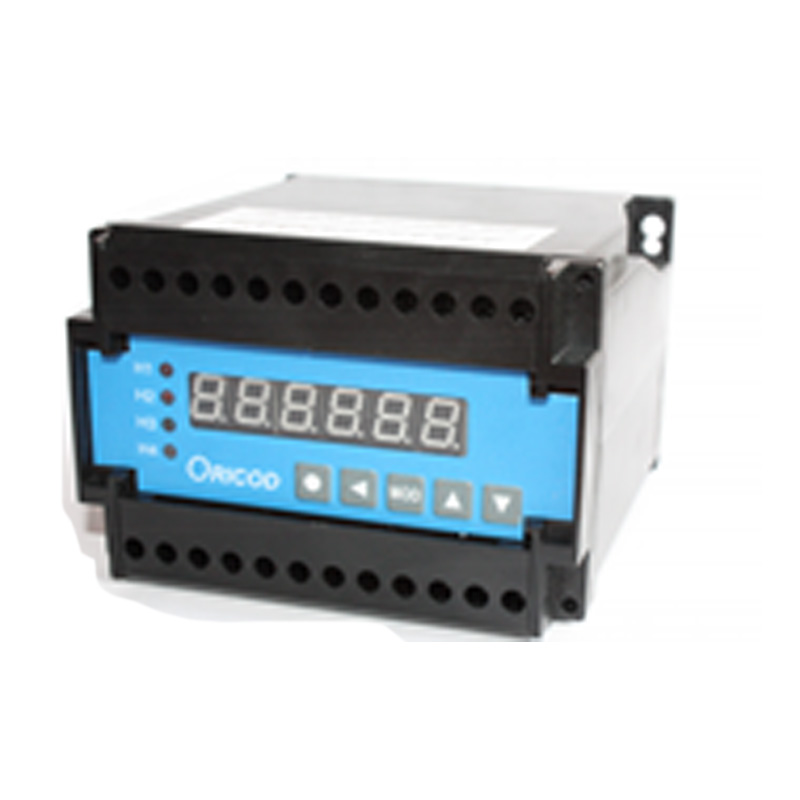

KSG1312/EJ |
|
|
型號 |
KSG1312/EJ |
|
|
安裝形式 |
35mm導軌安裝 |
|
|
外形尺寸（寬高深） |
110x75x120 |
|
|
儀表開孔尺寸 |
無需開孔 |
|
|
數碼顯示位數 |
6位 |
|
|
輸入信號 |
SSI同步串聯信號 |
|
|
開關輸出數 |
2（繼電器，每個位置一常開一常閉）；面板預設，靈敏度設置，開關形式設置 |
|
|
位置信號輸出 |
2路位置信號輸出，一路4-20mA模擬量、一路RS485或RTU通訊數字量 |
|
|
信號調整 |
可設4、20mA對應值，可4、20mA 輸出值微調零、調滿 |
|
|
通訊協議 |
自帶儀表協議，也可按用戶提供協議要求定制；可面板設置地址、速率 |
|
|
零點置位 |
任何位置置位，面板智能設置或外部開關置位 |
|
|
工作電壓 |
220Vac (24Vdc可定制) |
|
|
外供電源 |
可提供傳感器的工作電源（訂貨時注明電壓與耗電流） |
|
|
工作溫度 |
-10℃～60℃ |
|
|
相對濕度 |
<85% |
|
|
比例系數 |
直線位移傳感器碼值比例系數設定 |
|
|
方向設置 |
旋轉編碼器正反向設置；直線位移傳感器正反向設置 |
|
|
非線性設置 |
可16段非線性設置或現場修正，可用于卷揚疊層、弧形閘門等設置 |
|
|
遠程顯示 |
兩路信號可一路進PLC，一路進遠程顯示儀表（RS485信號至數顯表） |
|
接線端子：
|
|
|
|||||||||||||||||||||||||||||||||||||||
※工作參數:
*輸入信號: 絕對型編碼器同步串行SSI信號，格雷碼或二進制（單圈10-24位、多圈24-25位，或10-24位直線傳感器，訂貨時注明，其他位數可定制）。
1個外部置位開關信號，該信號輸入時，可置零位或設定位置。
*工作電壓: 220Vac （24Vdc可訂）
*輸出形式: 一路4-20mA模擬量輸出.輸出D/A精度12位。
一路RS485全數字量輸出，自帶通訊協議，也可按照客戶要求。
2~4個預設位置輸出。繼電器干節點，2個開關為常開+常閉，其余為常開或常閉
（區間報警訂貨可選）。
*環境溫度: -10℃～60℃
*相對濕度: <90%
*傳輸距離： 傳感器至儀表連接距離為100米，（100米以上訂貨時注明，最遠不大于250米）
電纜推薦用FK032014（大于50米長距離）
輸出信號傳輸距離為1000米（4-20mA傳輸電纜總阻抗小于400歐姆）.
※功能設置:
*數碼顯示： 6位數碼顯示，小數點位置可設定。
*零點設置: 可任意位置設零或設指定位置。可面板置位或外部開關置位。
*圈長設置: 直線編碼器總長設定。
*正反向設置: 編碼器正反向設置。
*模擬量輸出: 4-20mA輸出對應值設置；模擬量零點滿度點修正。
*RS485輸出：RS485輸出，地址速率設置，通訊協議也可按照客戶要求。
*開關設置： 多個預設開關面板設置，靈敏度設置，開關形式設置。
*非線性設置：可16段非線性設置或現場修正，可用于卷揚疊層、弧形閘門設置。
*遠程顯示： 輸出信號可一路進PLC，一路進遠程顯示儀表。
※儀表參數設置：
一． 按鍵說明：
|
操作鍵 |
1設置鍵m |
按住3秒鐘以上不松開近入設置狀態，至OA出現，輸入密碼 |
|
2左鍵v |
在設置狀態下：1、調出原有參數值2、移動修改位 |
|
|
3確認鍵MOD |
1、切換顯示內容2、在設置狀態下，確定存入修改好的參數值 |
|
|
4增加鍵r |
在設置狀態下增加參數值 |
|
|
5減小鍵s |
在設置狀態下減小參數值，非設置狀態下，按住3秒置當前位 |
二． 參數說明：
第一組：
|
符號 |
名 稱 |
內 容 |
|
|
Au |
偏差報警方式比較值 |
|
H1 |
H1 |
第一報警設定值 |
|
H2 |
H2 |
第二報警設定值 |
|
H3 |
H3 |
第三報警設定值 |
|
H4 |
H4 |
第四報警設定值 |
第二組：
|
oA |
密碼。設置為001234有效 |
|
Alo1 |
第一報警點報警方式（見報警方式說明） |
|
Alo2 |
第二報警點報警方式 |
|
Alo3 |
第三報警點報警方式 |
|
Alo4 |
第四報警點報警方式 |
第三組：
|
c-b |
十五段折線功能選擇。設置為ON時，打開折線功能 |
|
c1~c7 |
1 ~ 7段折線測量值 （原假設直線計算值） |
|
b1~b7 |
1 ~ 7段折線標準值 （現場實際非線性值） |
第四組：
|
c8~c15 |
8 ~ 15段折線測量值 |
|
b8~b15 |
8 ~ 15段折線標準值 |
第五組：
|
Fi |
每圈對應高度（長度）設置，或直尺對應總長度 |
|
Lo |
置位值或0位（面板置位或外部開關置位時的當前值） |
|
In-d |
顯示數據小數點位置選擇 |
|
Aclr |
面板 |
|
Yclr |
外部置位選擇，ON時外部置位有效 |
|
d-r |
正/反向顯示選擇，ON時反顯示 |
|
Job |
工作方式選擇（見工作方式說明） |
|
Bit |
輸入位數（多圈24或26位，單圈或直線10-28位） |
|
In |
輸入信號編碼方式（1格雷碼，0二進制訂貨說明） |
鍵調整
鍵置位選擇（ON時按
鍵3秒置位）
第六組：
|
名稱 |
內 容 |
|
Add |
儀表通信地址 |
|
Baud |
通信速率選擇 |
|
Op |
輸出信號選擇 |
|
Ba-l |
變送輸出下限 |
|
Ba-h |
變送輸出上限 |
|
Bal |
變送輸出下限微調 |
|
Bah |
變送輸出上限微調 |
※參數設定特別說明：
一、工作點設置
1． 編碼器在工作過程中存在0圈和4096圈交替問題，為了在工作中避免0圈和4096圈交替問題，預先把編碼器轉到某圈。儀表通電后首先要置位，儀表才能在正常工作顯示范圍內。
2． 編碼器轉到某一圈后，
設為ON時按住
鍵3秒后，編碼器此位置被設置為初始位置，或
設為ON時，外部置位開關閉合（短接），此時位置被設置為初始位置。
二．曲線設置：
1． 直線工作狀態，不要打開非線性曲線功能，因在此狀態下，最后一位的計算是近似計算。
2．在打開非線性設置狀態時，可以先用等比例的直線參數輸入，然后通過計算設入非線性參數；
也可以制定表格如下：
|
預設值 |
C1 |
C2 |
C3 |
C4 |
C5 |
C6 |
C7 |
C8 |
C9 |
C10 |
C11 |
C12 |
C13 |
C14 |
C15 |
|
現場實際值 |
B1 |
B2 |
B3 |
B4 |
B5 |
B6 |
B7 |
B8 |
B9 |
B10 |
B11 |
B12 |
B13 |
B14 |
B15 |
先以假設等比例的直線參數輸入（C1~15與B1~15同），將運動物體從0開始移動到C1,C2…顯示值停下，分別記錄預設值C1~C15和現場實際值（新的b1~b15值）,然后進入非線性設定組，將C1,C2…C15和b1,b2~b15值輸入。設定也可以少于15段，如小于15段，在設定的最后一組數據后面，均以最后一段的比率線性計算。
三．工作方式說明：
|
job |
d-r |
顯 示 |
|
1 |
\ |
|編碼器當前位置 — 置位位置| * FI |
|
0 |
off |
（編碼器當前位置— 置位位置 ）* FI |
|
on |
—（ 編碼器當前位置 — 置位位置 ）|* FI |
正常工作狀態設為0
四．報警方式說明：
時：上限報警，測量值＞設定值時報警。
時：下限報警，測量值＜設定值時報警。
四、Modbus通訊協議說明:
波特率：4800bps. 9600bps. 19200bps. 38400bps. 115200bps.
幀格式：數據位8位，停止位1位，偶校驗，無控制流
1：報文格式說明
命令字03H：讀取參數值
主機請求：地址 命令字 參數地址 數據長度 校驗碼
從機響應：地址命令字字節長度 參數值 校驗碼
命令字04H：讀取測量值
主機請求：地址 命令字 數據地址 數據長度 校驗碼
從機響應：地址命令字字節長度 數據信息 校驗碼
命令字10H：修改參數值
主機請求：地址 命令字 參數地址 數據長度 字節長度參數值校驗碼
從機響應：地址命令字參數地址 數據長度 校驗碼
2：主從機之間的通訊規約：
主機發送的每一幀數據應包含如下信息（16進制）
從機地址 命令字 信息字 校驗碼
從機地址（1個字節）：從機設備號，主機利用從機地址來識別進行通訊的從機設備。表明由用戶設置地址的從機將接收由主機發送來的信息。在一個Modbus網絡中每個從機都必須有唯一的地址碼，并且只有符合地址碼的從機才能響應。
命令字（1個字節）： 主機發送的功能碼，通知從機執行什么任務。
信息字（N個字節）： 包括進行兩機通訊中的各種數據地址、數據長度、數據信息。
校驗碼（2個字節）： 用于檢測數據通訊錯誤，采用循環冗余CRC16校驗。
六．變送輸出零位調整
變送輸出的零位（下限）和滿度位（上限）在出廠前已調好，在實際使用中如發現偏差，可先微調，方法是先將Lo設定為變送輸出下限值，退出設定并置位，測量變送輸出值（零位），如有偏差，進入設定狀態的BA0,上下調整參數，同時測量變送輸出值，直到達到要求確定退出。
以上的調整只能是微量的偏差，調整方式是平移，調整后，其滿度位也有微量平移。如仍無法達到零位與滿度位的準確要求，也可進入線性化調整，方法是先置位Lo到變送下限位，設置參數BA0,上下調整參數，同時測量變送輸出值，然后置位Lo到變送輸出滿度位，設置參數BAC,上下調整參數，同時測量變送輸出滿度位值，達到要求確定退出；此方法需上下限多次調整至上下限均達到要求。
??????
